晶振的替换,需要注意什么?

面临晶振的缺货,我们要如何选择替代的晶振?无源晶振和有源晶振可以替换使用吗?

1.品牌

同一款晶振,但是牌子不同,具体参数也就有细微的差别。在选择替换时,要仔细对比产品规格书,例如负载电容,调整频差,温度频差,工作温度等重要参数。

2.类型

有源晶振不能在电路中直接与无源晶振互换,它们属于晶振的两个大类。如果互换,则需要对晶振周边电路进行修改。

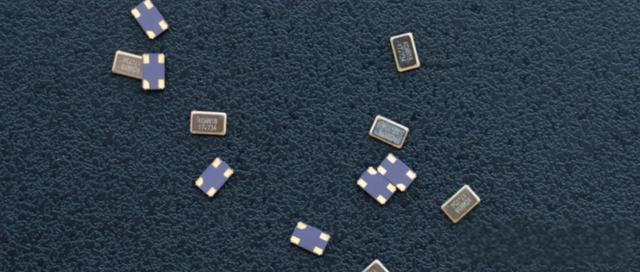

有源晶振,又称晶体振荡器。内部有独立的起振芯片,不受外部电路影响,供电后就可以直接工作。信号质量好,稳定,但是成本较高。普通时钟振荡器为4引脚,具有方向性,引脚接反会导致停振。

晶振的替换,需要注意什么?-

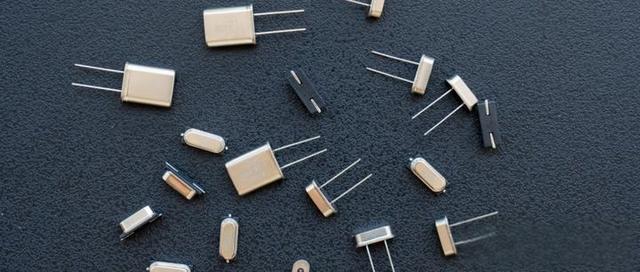

无源晶振,又称晶体谐振器。内部没有独立振荡电路,自身无法起振,需要外部电路配合。一般都是接入两个引脚,不具有方向性。

晶振的替换,需要注意什么?-

3.封装尺寸

晶振的封装分为SMD贴片晶振和DIP插件晶振。贴片尺寸从SMD1612到SMD7050,直插晶振也分为DIP08,DIP14,圆柱,HC-49S/M/U。在选择不同封装尺寸的晶振时需要仔细对比产品规格书以及管脚图。

4.引脚

有源晶振有很多系列,不同系列的管脚定义都各不相同。在选购和使用晶振前一定要查看产品规格书上的管脚图介绍。左下角有标记点(·)的为1脚。

5.负载电容

负载电容是选购晶体的必选参数之一,根据负载电容选择匹配电容C1和C2,公式如下:

无源晶振负载电容值大,则远端相位噪声好;过大,难调整到标称频率,不易起振;CL值小,近端相位噪声好,容易起振。
