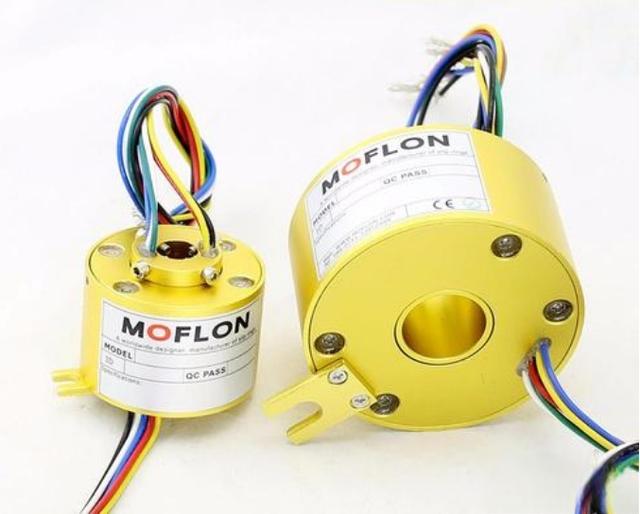

滑环是什么呢?当机器或设备需要供电或接收信号但同时旋转时,都需要使用到滑环。它确保固定导线的电流与需要转动或旋转的导线保持接触。游乐园游乐设施,CT扫描机,闭路电视摄像机,射电望远镜,发电机和直升机的任何东西都依靠滑环来操作。如果没有滑环,我们今天所知道的大部分世界都不可能存在。下面我用实物图来展示下什么是滑环。

详细解读什么是滑环和滑环内部结构-

从上图中可以从直观上大致地了解什么是滑环。那滑环是由什么组成的呢?滑环的内部结构是什么样的。滑环其本体又很多零部件组成,包括轴体组件,电刷组件,轴承,外罩,各种接口等。而其又根据不同的应用领域,在设计的零部件的时候也不一样。但是任何事物都讲究主次得当,详略分明。同理,滑环也一样,环的轴体组件(定子)和电刷组件(转子)是滑环两个最重要的部件,即滑环的触点,是影响其性能的最关键核心部件。滑环的轴体里面是由一根铝合金或不锈钢加工而成的,然后再在轴体上装上表明电镀超硬金铜环,通过不同的加工工艺制作成一根完整的轴体组件,有的是通过但通路的精密叠加,叠加的路数根据使用要求而设定。有的是通过一体式加工工艺形成的,根据不同的使用要求,加工的方式有所不一样。滑环电刷是搭接在轴体上的材料。它分为很多种,有贵金属金合金材料的单根刷丝组成的,有由镀银的刷束组成的,还有石墨刷块等等。下图是默孚龙研制的导电滑环内部结构。

综上所述,滑环是运动和静止的电器连接装置,即需要旋转的机械设备,传输电流信号,往往通过中心受电器,中心受电器内圆是铜质的滑环组成的。而滑环的内部结构主要是两个核心关键部位组成的,他们的触点是整个滑环的功能部位,是整个滑环各种性能体现的在。组装时,将定制的通路与转子的通路意义对应,形成转子与定子间的通路。各个通路间电气行能互相独立,不能干涉。而定子与转子之间的通路的形成,则必须存在两者间的接触。然后将滑环装载于旋转设备上,通过滑环的两端引线,在旋转的状态下,即可传输所需的各种信号。因此,对接触材料的材质的选择、设计的合理、部件间的精密制作配合等,构成了稳定可靠的旋转连通系统。
