​奥迪 EA888（三代）正时链条安装位置

奥迪 EA888（三代）正时链条安装位置

品牌：奥迪

车型：A4 allroad、A4L、A5、A6L、Q5、Q5L、Q7、Q3

年款：2014--

正时链条拆装：

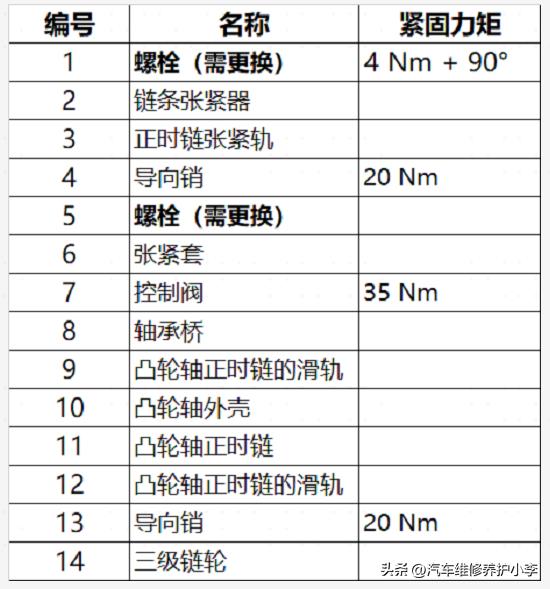

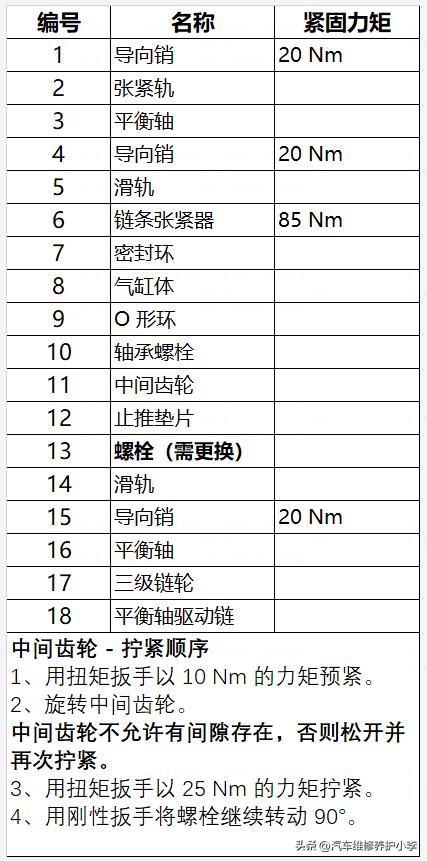

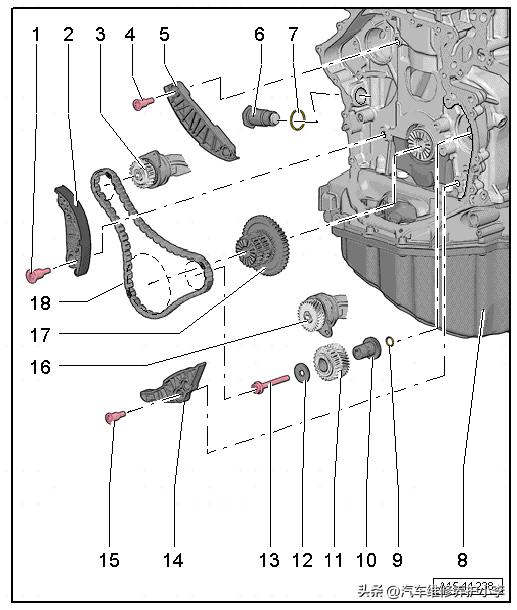

一、正时链条装配图

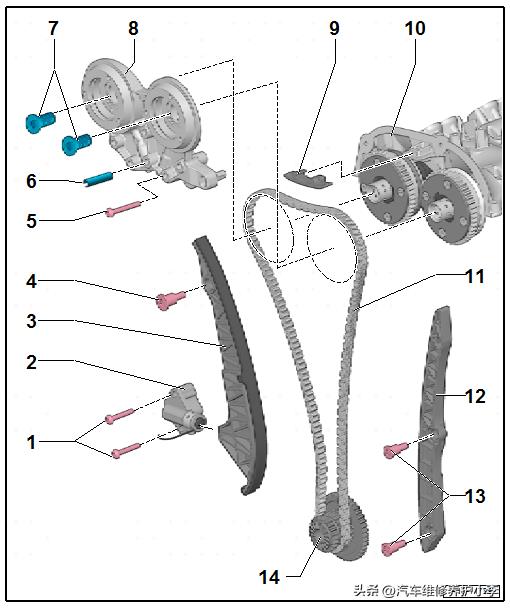

1、凸轮轴正时链

2、平衡轴驱动链

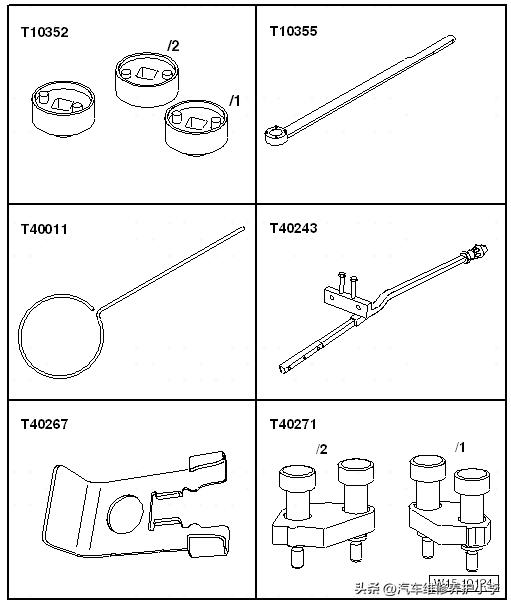

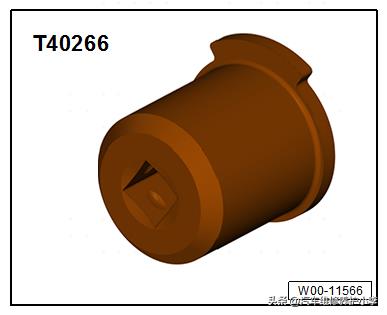

二、所需专用工具

三、正时链条拆卸操作

1、拆下正时链条相关联的附件。

2、拆卸正时链上部盖板。

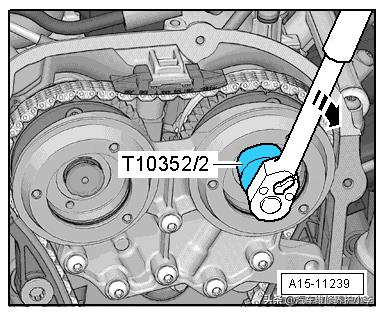

3、用拆卸工具 -T10352/2- 沿 -箭头方向- 拆卸左侧和右侧控制阀。

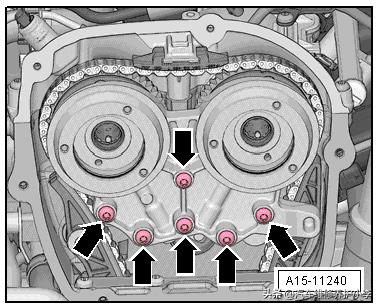

4、拆下螺栓 -箭头-，取下轴承桥。

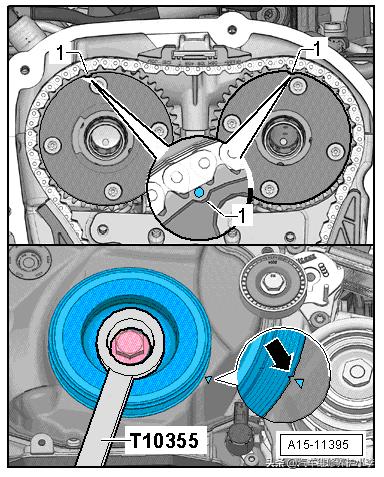

5、 用固定支架 -T10355- 将减震器转入位置“上止点”。

– 减震器缺口必须对准正时链下盖板上的标记-箭头-。

– 凸轮轴链轮的标记 -1- 必须指向上。

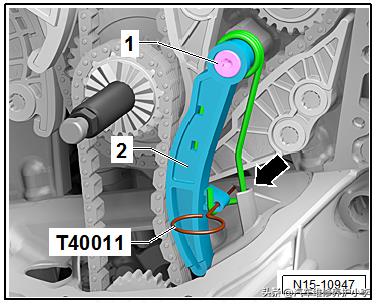

6、沿 -箭头方向- 按压机油泵的链条张紧器张紧卡箍并用定位销 -T40011- 卡住。

– 拆卸机油泵链条张紧器 -1-。

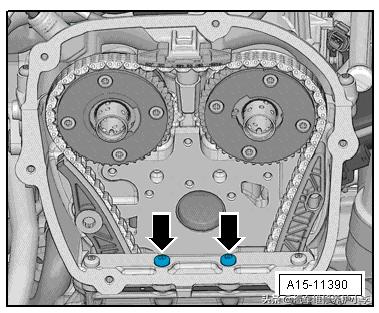

7、拆下螺栓 -箭头-。

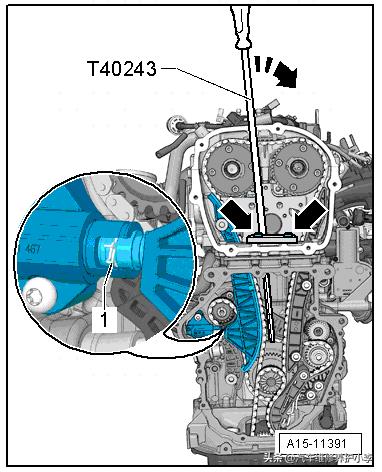

8、拧入装配杆 -T40243--箭头-。

– 压紧并固定链条张紧器的卡环 -1-。

– 沿-箭头-方向缓慢地按压并固定装配杆 -T40243-。

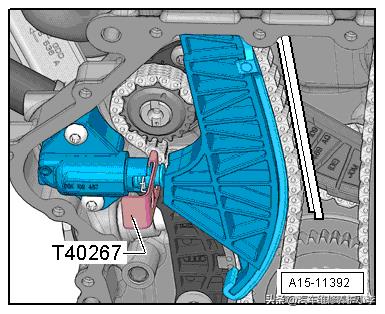

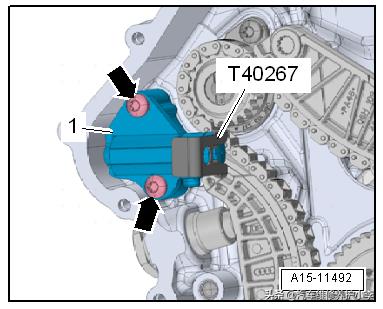

9、用插入定位工具 -T40267- 固定链条张紧器。

– 拆卸装配杆 -T40243-。

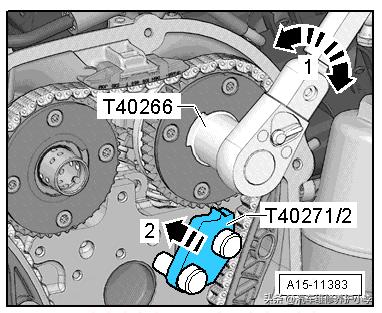

10、将凸轮轴固定装置 -T40271/2-拧到气缸盖上并沿 -箭头方向 2-推入链轮的啮合齿中，必要时用装配工具 -T40266- 沿-箭头方向 1-转动进气凸轮轴。

11、– 将凸轮轴固定装置 -T40271/1- 拧到气缸盖上。

接下来的工作步骤需要有另一位机械师协助。

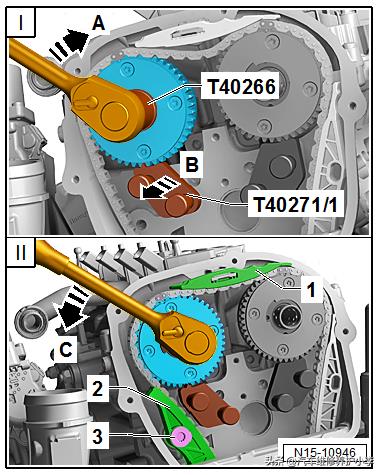

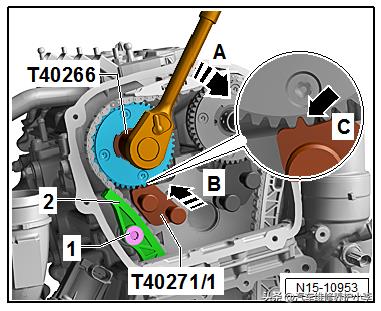

– 将排气凸轮轴用装配工具 -T40266- 沿箭头方向 -A- 固定。拧出螺栓 -1-，将张紧轨 -2- 向下推。

– 将排气凸轮轴顺时针 -箭头方向 A- 继续旋转，直到凸轮轴固定装置 -T40271/1- 能够推入链轮啮合齿 -C-，-箭头方向 B-。

12、拆卸滑轨 -1-，为此用螺丝刀打开卡子 -箭头-，然后将滑轨向前推开。

13、拆下螺栓 -箭头-，拆下链条张紧器 -1-。

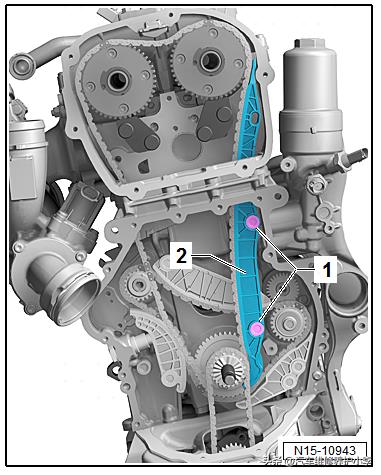

14、拆下螺栓 -1-，拆下滑轨 -2-。

15、将凸轮轴正时链条从凸轮轴齿轮上取下并挂到凸轮轴的销轴上 -箭头-。

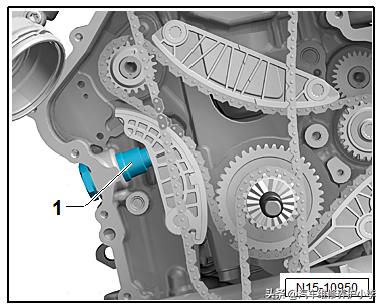

16、拆卸平衡轴正时链的链条张紧器 -1-。

17、拆下螺栓 -1-。拆卸张紧轨 -2-、滑轨 -3- 和 -4-。

18、松开夹紧螺栓 -A-，拧出夹紧螺栓 -B-。

– 取出三级链轮，同时卸下机油泵驱动装置的正时链。

– 取下凸轮轴正时链和平衡轴驱动链。

四、正时链条安装

1、检查曲轴的上止点，曲轴的平端 -箭头- 必须水平。

2、用防水销钉将标记标注到气缸体 -1-上。

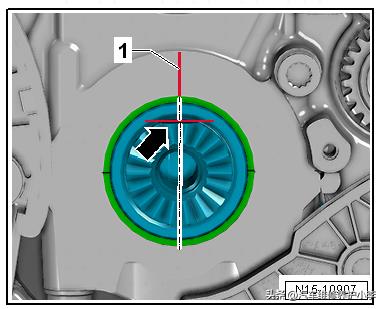

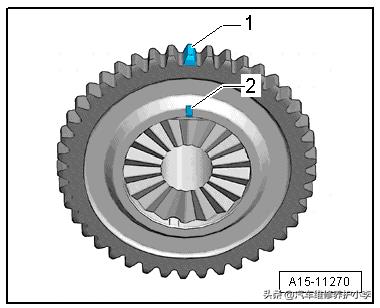

3、用防水记号笔在三级链轮的齿 -1- 上做标记 -2-。

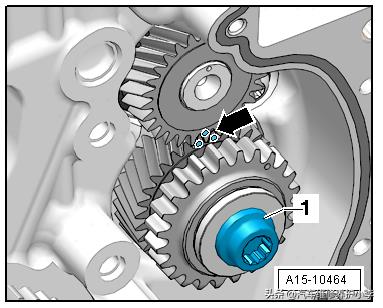

4、将中间齿轮和平衡轴转至标记 -箭头-，螺栓 -1-不得松开。

5、链条的彩色链节必须定位在链轮的标记上。

– 无需理会可能存在的附加彩色链节的位置。

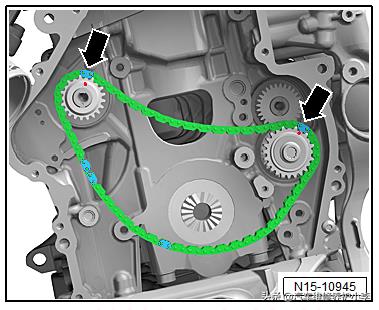

– 放上平衡轴驱动链，将彩色链节 -箭头- 定位到链轮的标记上。

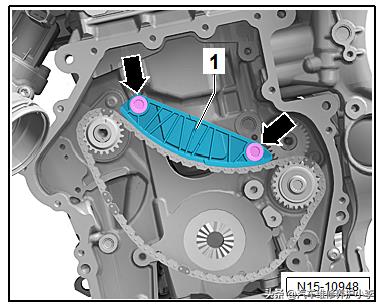

6、 安装滑轨 -1- 并拧紧螺栓 -箭头-。

7、将带彩色链节的凸轮轴正时链 -箭头- 挂到凸轮轴销轴上。

8、将机油泵驱动装置的正时链放到三级链轮上。

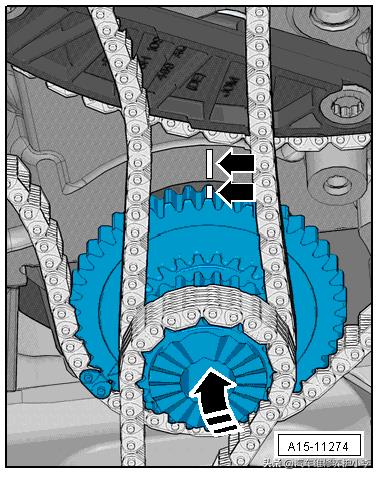

– 沿 -箭头方向- 将三级链轮向发动机侧翻转并在曲轴上固定。标记 -箭头- 必须相对。

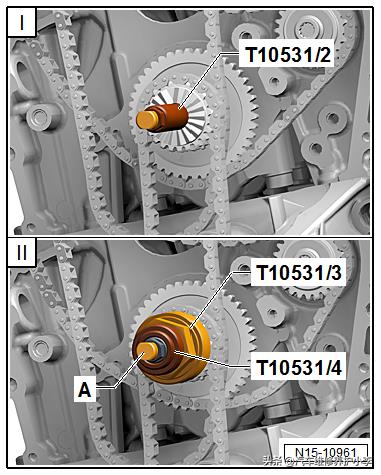

9、将夹紧螺栓 -T10531/2- 拧入曲轴并用手拧紧。

- 装上旋转工具 -T10531/3-。用手拧上带肩螺母 -T10531/4-。用 SW 32 的开口扳手略微来回移动旋转工具，同时再拧紧带肩螺母，直到链轮牢固地装到曲轴啮合齿上。最后才拧紧夹紧螺栓 -A-。

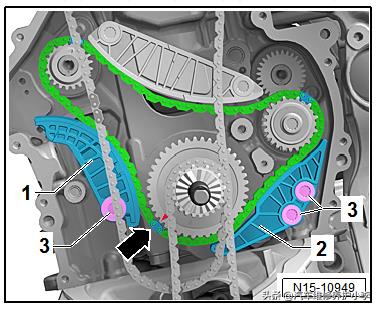

10、将平衡轴驱动链的彩色链节 -箭头- 定位在三级链轮的标记上。安装张紧轨 -1- 和滑轨 -2-。拧紧螺栓 -3-。

11、安装链条张紧器 -1-。

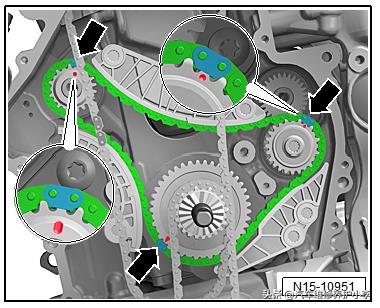

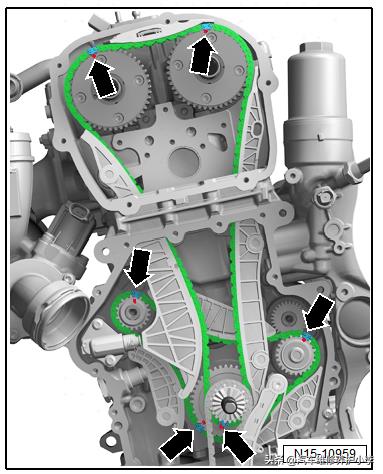

12、再次检查调整情况，彩色链节 -箭头- 必须对准链轮的标记。

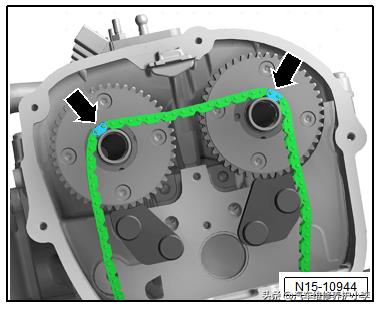

13、将凸轮轴正时链放到进气凸轮轴上，排气凸轮轴放到曲轴上。将彩色链节 -箭头- 定位到链轮的标记上。

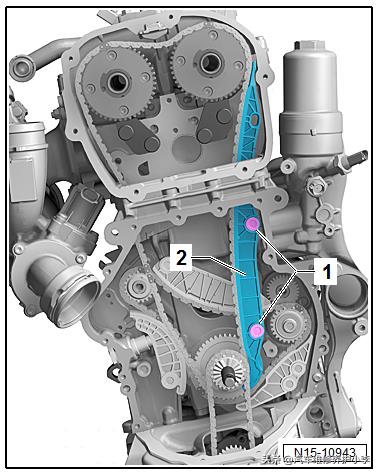

14、安装滑轨 -2- 并拧紧螺栓 -1-。

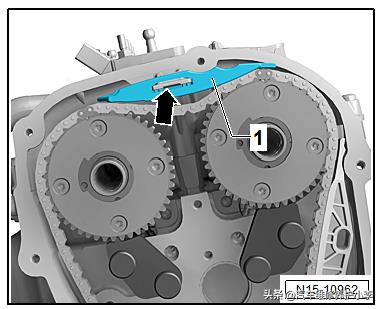

15、安装上部滑轨 -1-。

16、接下来的工作步骤需要有另一位机械师协助。

– 将排气凸轮轴用装配工具 -T40266- 沿 -箭头方向 A- 略微转动，并将凸轮轴固定装置 -T40271/1- 从链轮的啮合齿中推出 -箭头方向 B-。

– 将凸轮轴沿方向 -C- 松开，直到正时链紧贴到滑轨 -1- 上。将凸轮轴固定在这个位置，拧上张紧轨 -2- 并拧紧螺栓 -3-。

17、安装链条张紧器 -1- 并拧紧螺栓 -箭头-。

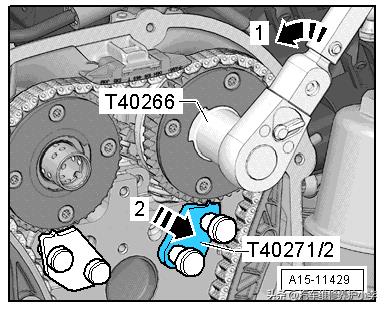

18、用 装配工具 -T40266- 沿-箭头方向 1- 转动进气凸轮轴，沿-箭头方向 2-从链轮的啮合齿中推出 凸轮轴固定装置 -T40271/2-并松开凸轮轴。

– 拆卸凸轮轴固定装置 -T40271/2-。

19、检查调整情况，彩色链节 -箭头- 必须对准链轮的标记。

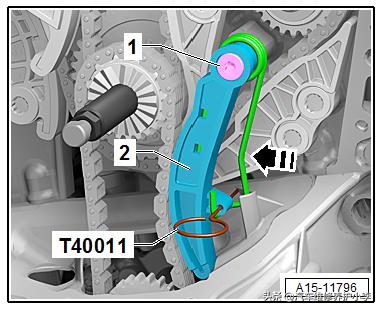

20、安装链条张紧器 -2- 并拧紧螺栓 -1-。拆下 定位销 -T40011-，钢丝夹必须在开口中 -箭头- 紧贴油底壳上部件。

21、拧入并拧紧螺栓 -箭头-。

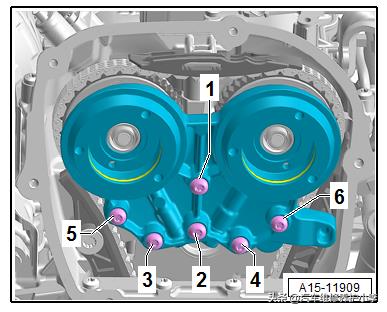

22、套上轴承桥并用手拧紧螺栓 -箭头-。

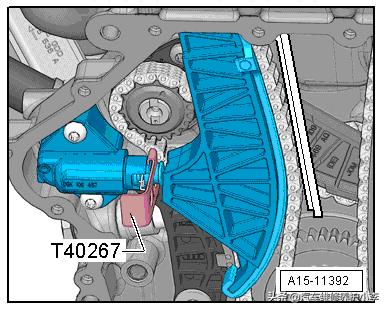

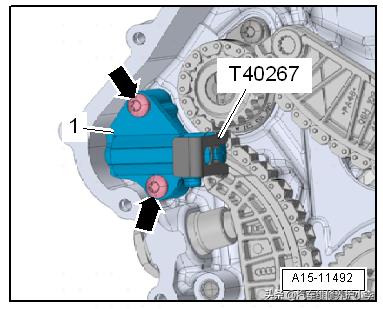

23、拆除插入定位工具 -T40267-。

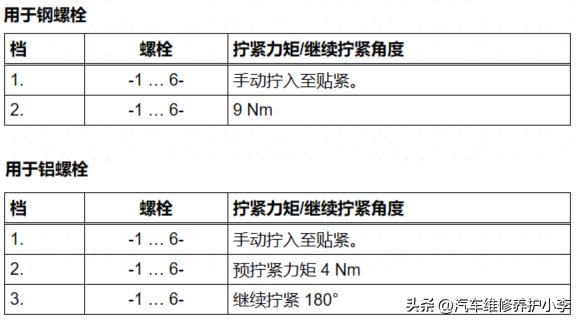

24、拧紧轴承桥的螺栓 。

25、将发动机曲轴沿发动机转动方向旋转两次。

26、将其他的附件以相反的顺序进行安装。
