最齐全的电工接线图：，一位，二位，三位，四位开关示意接线图和实物示意接线图，总之应有尽有的图，不过小编在这提醒大家，安全一定要放在首位，任何不安全的情况下都不要去尝试，电是无情的，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！！！

开关接线图

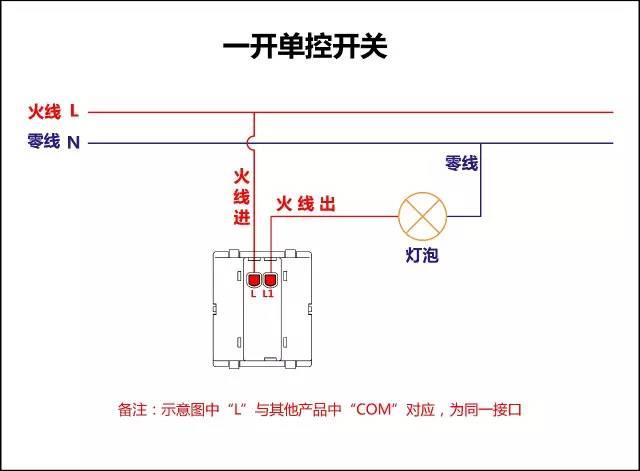

一开单控开关接线图

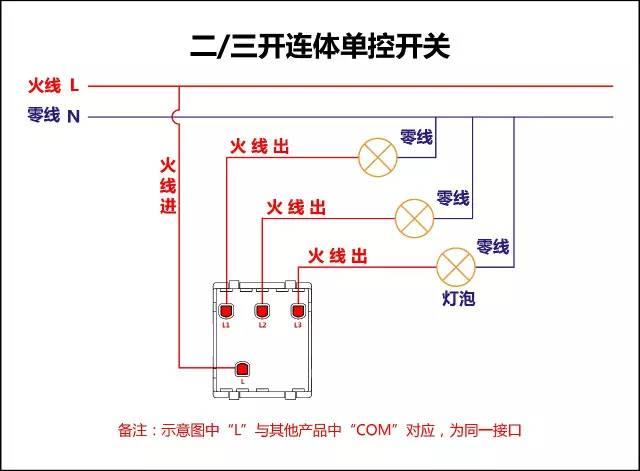

二三开连体单控开关接线图

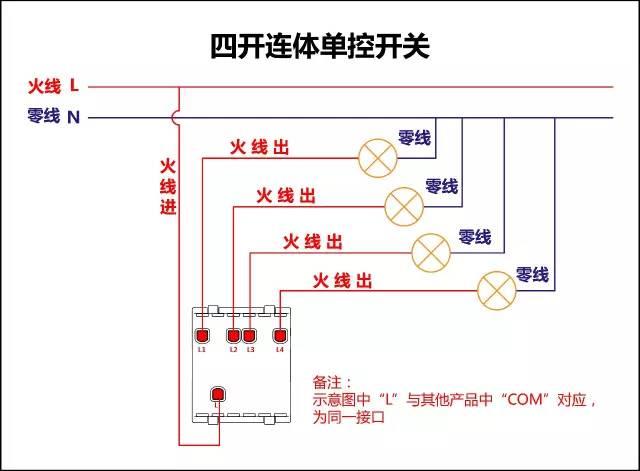

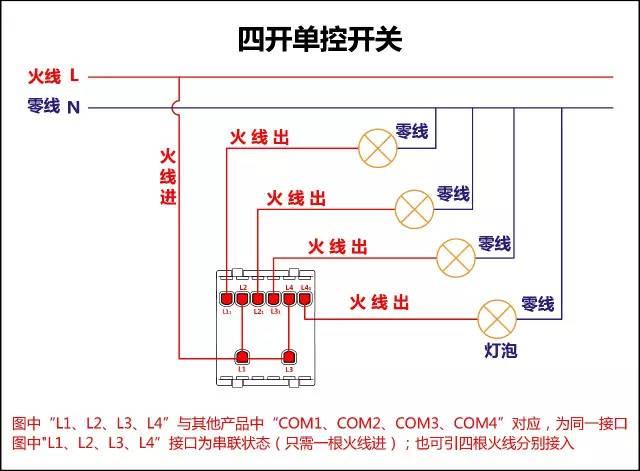

四开连体单控开关接线图

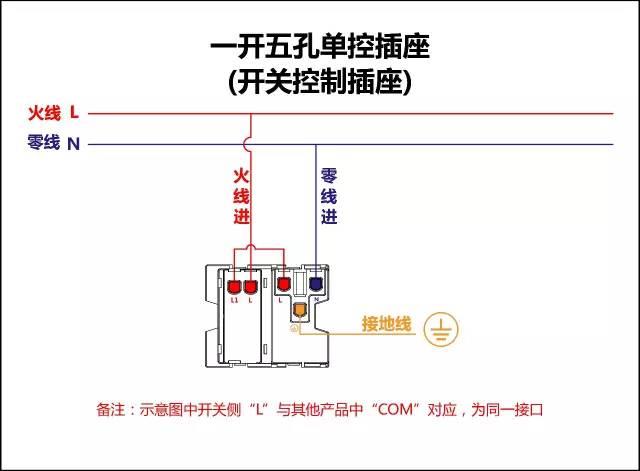

一开五孔单控插座接线图

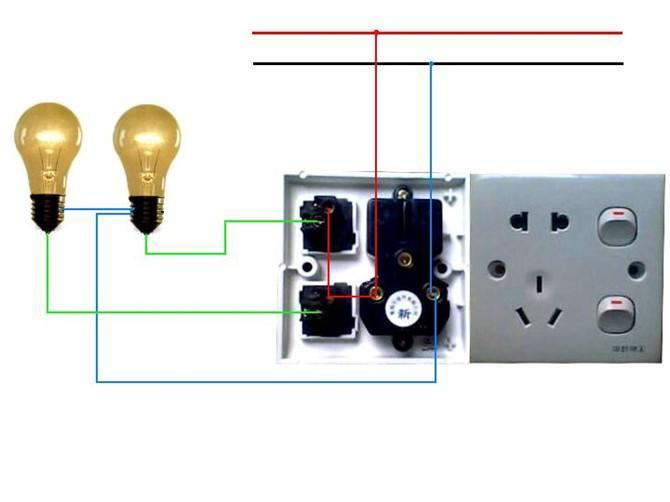

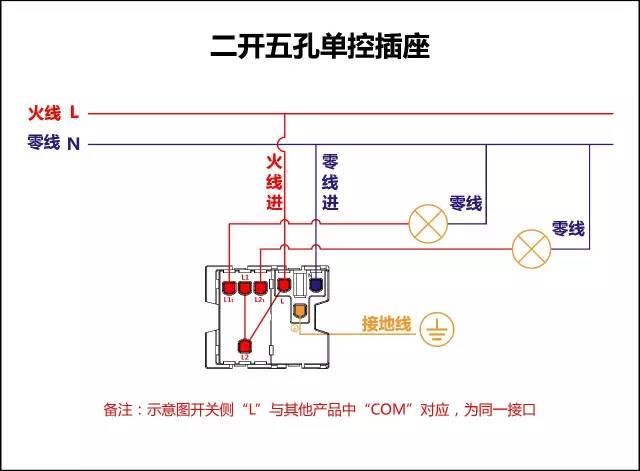

二开五孔单控插座接线图

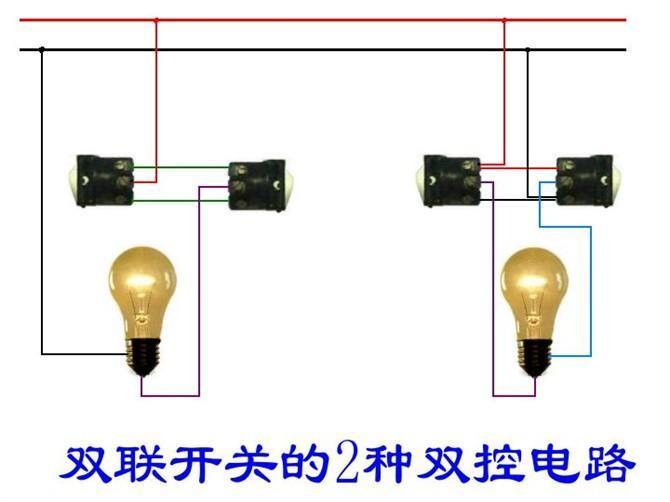

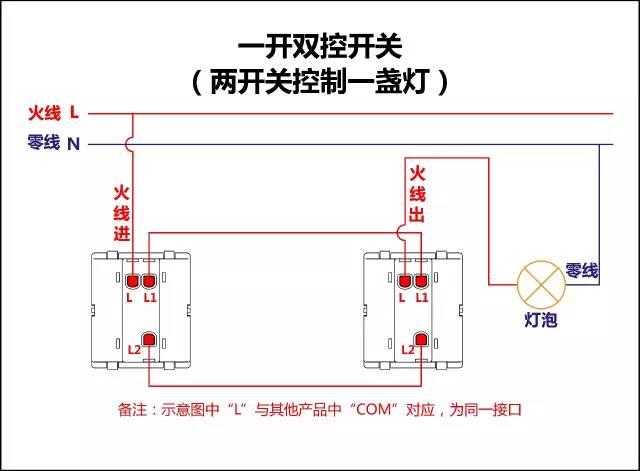

一开双控开关接线图

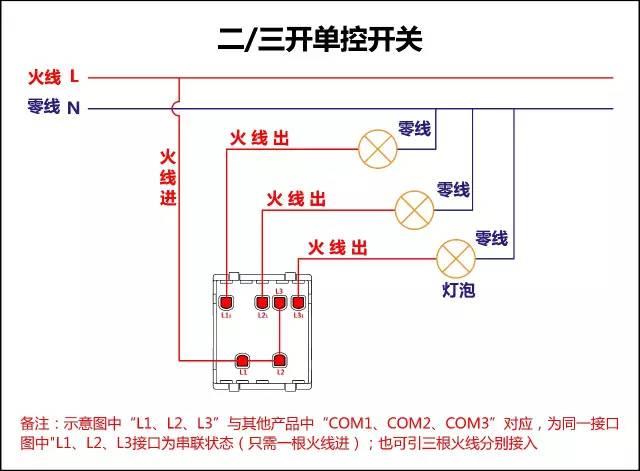

二三开单控开关接线图

四开单控开关接线图

一开五孔单控插座接线图

二三开双控开关接线图

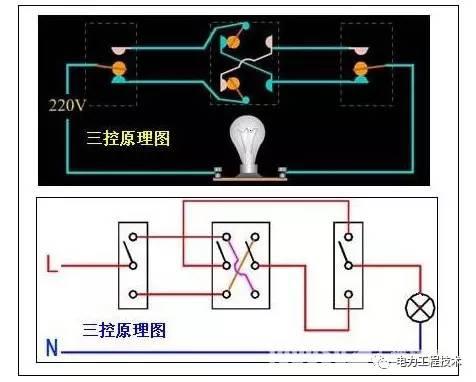

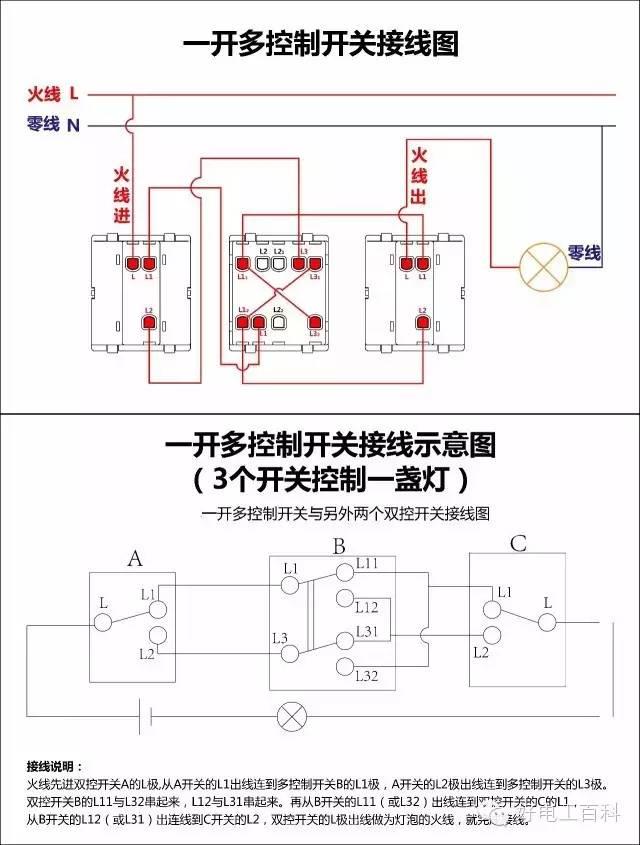

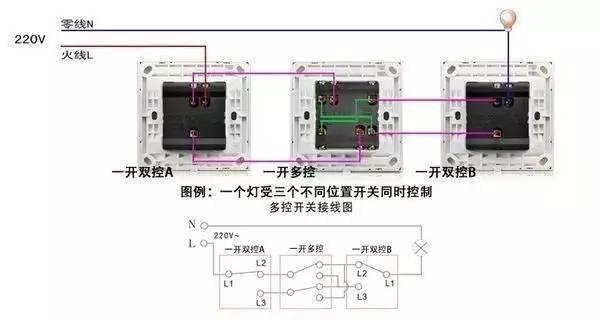

一开多控开关接线图

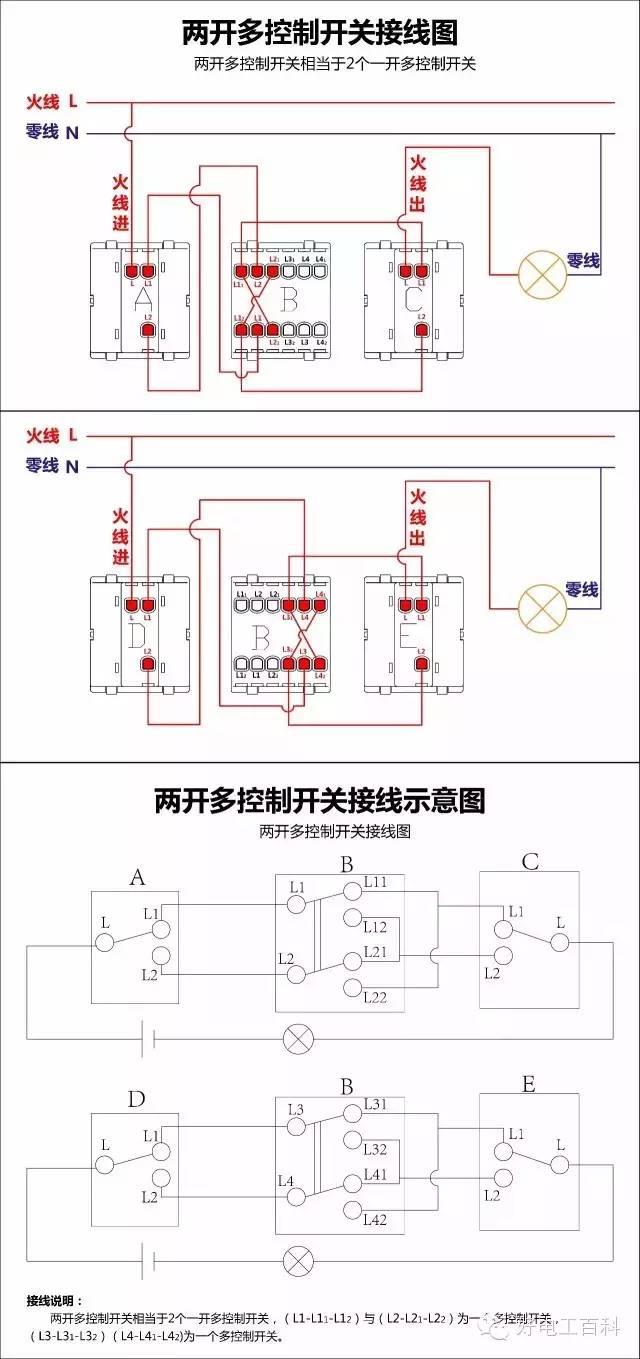

两开多控开关接线图

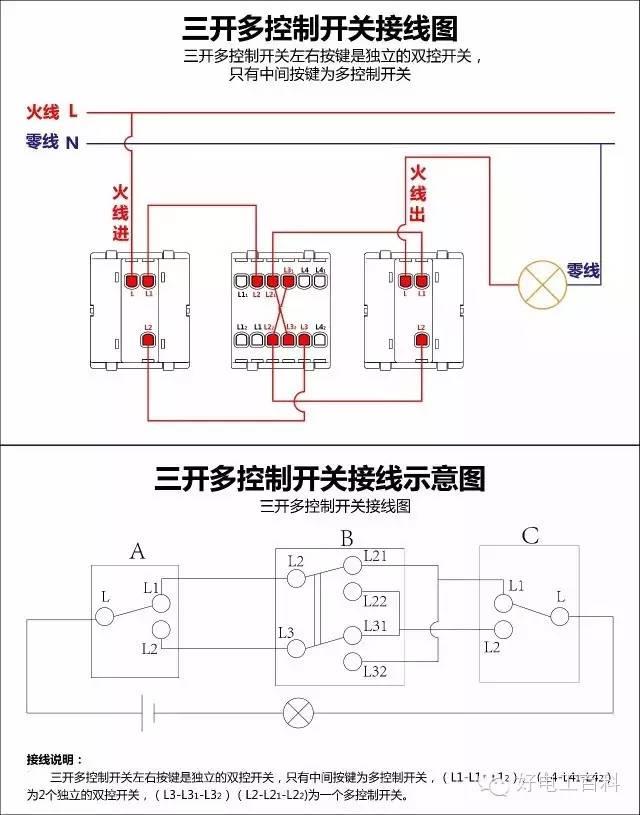

三开多控开关接线图

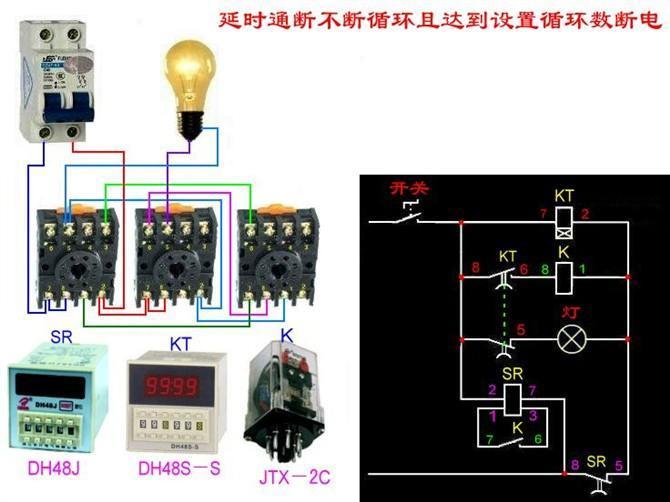

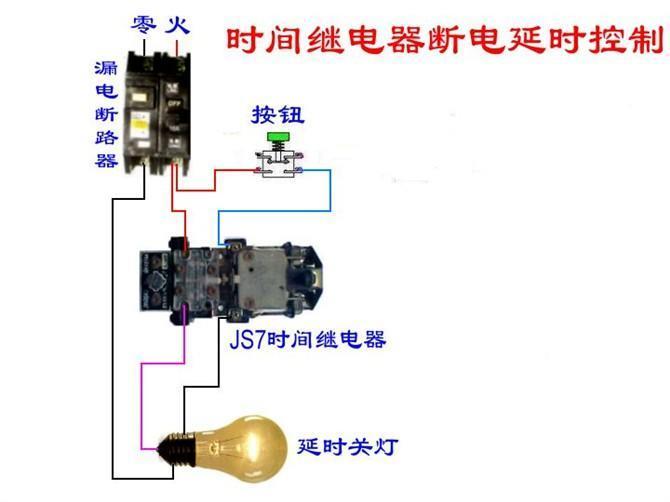

最牛的一个：

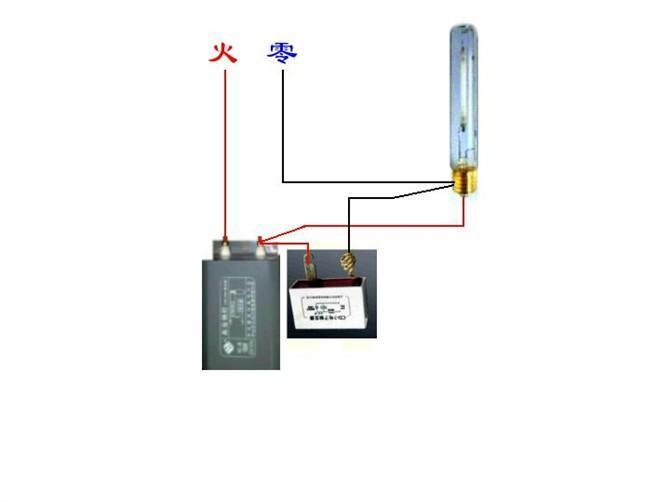

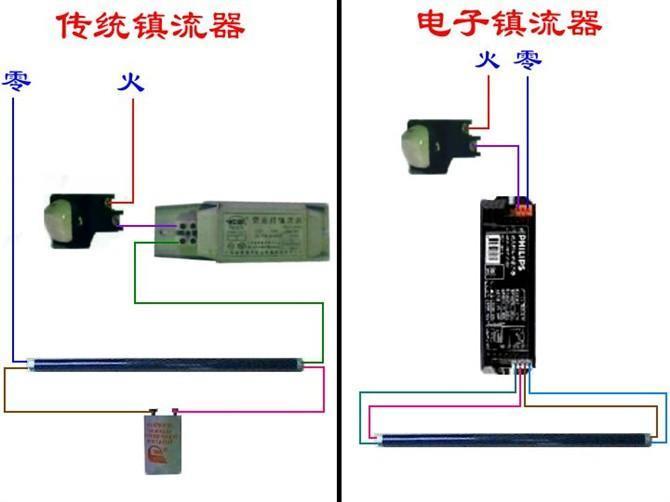

日光灯实物接线图
