垫圈材料标准（10种国家标准平垫圈的区别）

国家标准平垫圈有10种类型（不包括螺纹连接副专用垫圈），分别是：

1、GB/T 95-2002《平垫圈 C级》；

2、GB/T 96.1-2002《大垫圈 A级》；

3、GB/T 96.2-2002《大垫圈 C级》；

4、GB/T 97.1-2002《平垫圈 A级》；

5、GB/T 97.2-2002《平垫圈 倒角型 A级》；

6、GB/T 97.3-2000《销轴用平垫圈》；

7、GB/T 97.4-2002《平垫圈 用于螺钉和垫圈组合件》；

8、GB/T 97.5-2002《平垫圈 用于自攻螺钉和垫圈组合件》；

9、GB/T 848-2002《小垫圈 A级》；

10、GB/T 5287-2002《特大垫圈 C级》。

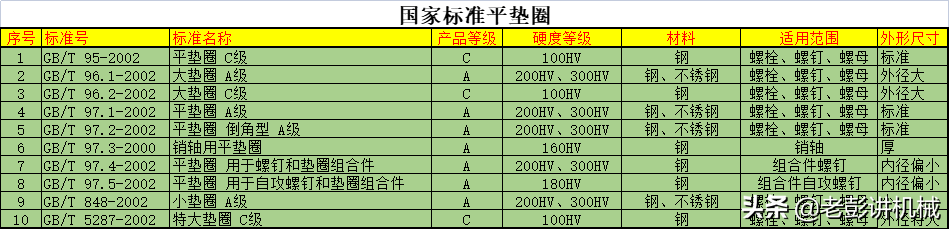

这10种国家标准的平垫圈其主要区别有以下几个方面：

1、平垫圈的产品等级不同：

根据国家标准GB/T 3103.3-2020《紧固件公差 平垫圈》的规定，平垫圈的产品等级有F、A、B级三个等级。产品等级F级对应的是精细公差，产品等级A级对应的是精密公差，产品等级C级对应的是大公差。

在以上10种标准平垫圈中，GB/T 95-2002《平垫圈 C级》、GB/T 96.2-2002《大垫圈 C级》和GB/T 5287-2002《特大垫圈 C级》这3种平垫圈的产品等级为C级，其它7种平垫圈的产品等级为A级。

2、平垫圈的硬度等级不同：

平垫圈的机械性能等级用维氏硬度表示。

GB/T 97.3-2000《销轴用平垫圈》的硬度等级为160HV；

GB/T 97.5-2002《平垫圈 用于自攻螺钉和垫圈组合件》的硬度等级为180HV；

其余平垫圈的硬度等级与产品等级有关：

产品等级为C级的平垫圈，其硬度等级为100HV；

产品等级为A级的平垫圈，其硬度等级为200HV和300HV。

3、平垫圈的适用范围不同：

GB/T 97.3-2000《销轴用平垫圈》适用于与

GB/T 880-2008《

无头销轴

》和GB/T 882-2008《

销轴

》配套使用；

GB/T 97.4-2002《平垫圈 用于螺钉和垫圈组合件》适用于与组合件螺钉配套使用；

GB/T 97.5-2002《平垫圈 用于自攻螺钉和垫圈组合件》适用于与组合件自攻螺钉配套使用；

其它7种平垫圈一般与螺栓、螺钉和螺母配套使用。

硬度等级为100HV的平垫圈适用于性能等级为6.8级及以下产品等级为C级的六角头螺栓和螺钉、性能等级为6级及以下产品等级为C级的螺母以及表面淬硬的自挤螺钉（GB/T 5287-2002《特大垫圈 C级》只适用于螺栓、螺钉和螺母，不适用自挤螺钉）。

硬度等级为200HV的平垫圈适用于性能等级为8.8级产品等级为A级和B的六角头螺栓和螺钉、性能等级为8级产品等级为A级和B级的螺母、不锈钢及类似化学成分的六角头螺栓、螺钉和六角螺母以及表面淬硬的自挤螺钉。

硬度等级为300HV的平垫圈适用于性能等级为10.9级产品等级为A级和B的六角头螺栓和螺钉、性能等级为10级产品等级为A级和B级的螺母。

4、平垫圈的材料种类不同：

在这10种标准平垫圈中，适用于螺栓、螺钉、螺母产品等级为A级的平垫圈，它的材料种类有钢和不锈钢，不锈钢包括A2、A4、C1、C4、F1。其余平垫圈的材料一般是钢。

5、平垫圈的大小（外形尺寸）不同：

在这10种标准平垫圈中，如果以GB/T 97.1-2002《平垫圈 A级》为标准大小。

在7种与螺栓、螺钉、螺母配套使用的平垫圈中，

标准大小的平垫圈有：

GB/T 95-2002《平垫圈 C级》

GB/T 97.1-2002《平垫圈 A级》

GB/T 97.1-2002《平垫圈 A级》

外径比标准垫圈大的平垫圈有：

GB/T 96.2-2002《大垫圈 C级》

GB/T 96.2-2002《大垫圈 C级》

GB/T 5287-2002《特大垫圈 C级》

外径比标准垫圈小的平垫圈有：

GB/T 848-2002《小垫圈 A级》

在与销轴及组合件配套使用的平垫圈中，

GB/T 97.3-2000《销轴用平垫圈》比标准平垫圈要厚一些，

GB/T 97.4-2002《平垫圈 用于螺钉和垫圈组合件》和GB/T 97.5-2002《平垫圈 用于自攻螺钉和垫圈组合件》这两种平垫圈的内径比公称直径小，其余8种平垫圈都比公称直径大。
