手把手教你专业音响连接线的制作与焊接

在许多专业场合中，如演播厅、剧场、会议室、歌舞厅等，大家遇到的问题，经常是线材问题，断路和短路。我们要会故障排查，下面从如何制作设备连接线，聊聊这个话题，不足之处，欢迎大家指正。

一

一

常见的音响设备连接线一：话筒到调音台：-----平衡方式的音频连接线：卡侬公母线。二：电脑到调音台：--------非平衡立体声方式的音频连接线：小三芯到二头大二芯。三：乐器到DI盒--------非平衡方式的音频连接线：二头大二芯。四：调音台到周边设备，至功放：-----平衡方式的音频连接线：卡侬公母线。五：功放到音箱：两头NL4音箱插头(欧插)音箱接线二

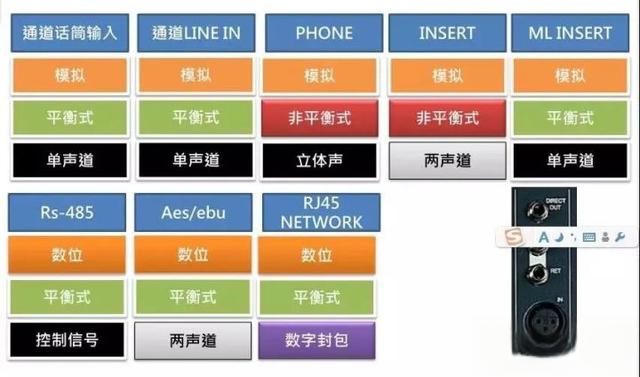

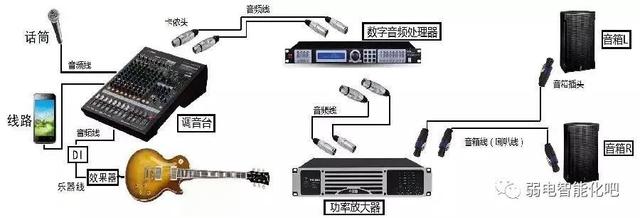

常见的音响设备连接线

一：话筒到调音台：-----平衡方式的音频连接线：卡侬公母线。二：电脑到调音台：--------非平衡立体声方式的音频连接线：小三芯到二头大二芯。三：乐器到DI盒--------非平衡方式的音频连接线：二头大二芯。四：调音台到周边设备，至功放：-----平衡方式的音频连接线：卡侬公母线。五：功放到音箱：两头NL4音箱插头(欧插)音箱接线

二

音响系统中常用插接件常用音频用插头结构、用途图解三

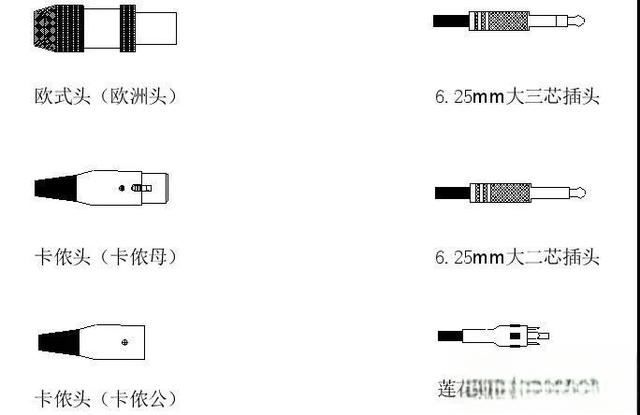

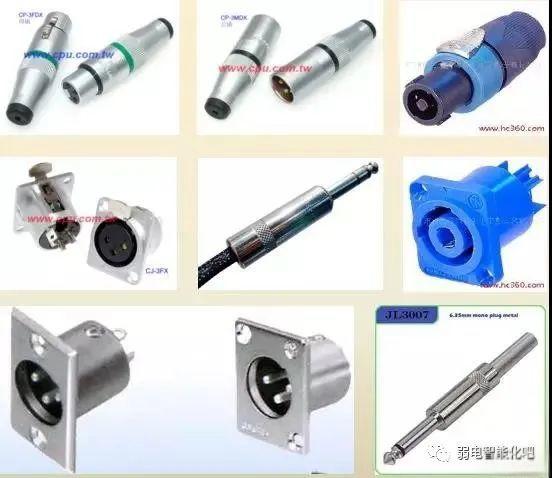

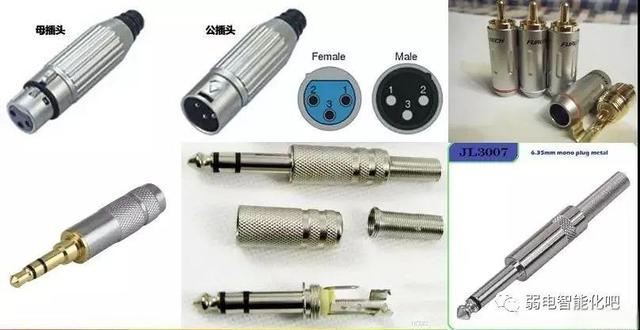

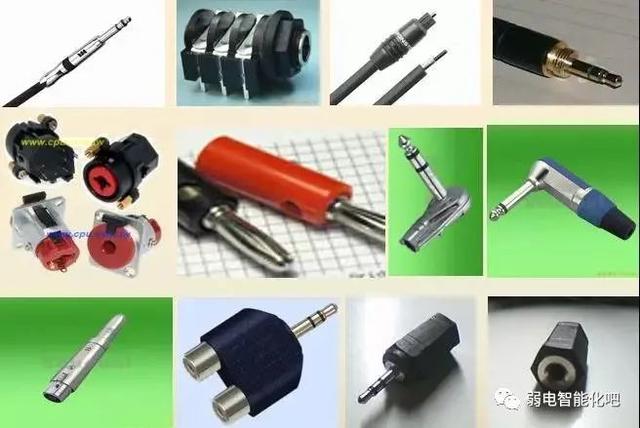

音响系统中常用插接件

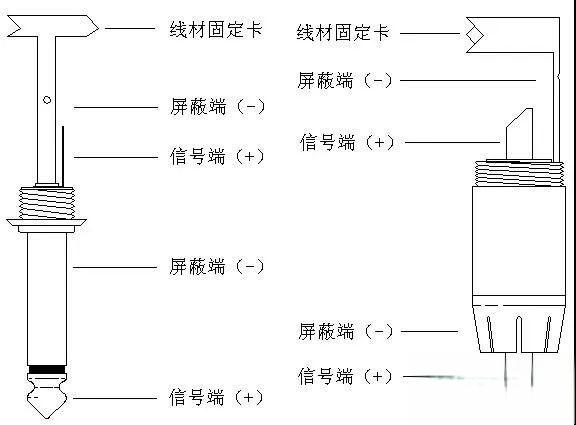

常用音频用插头结构、用途图解

三

常用信号线(音频信号线，音频线，话筒线)信号线用于传递小电压(小幅度)的模拟音频信号，因此线不需要特别粗(一般)如果是话筒线，需要加粗表皮，内加防拉的棉线，防止线轻易被扯断音响设备系统常用的线材：音箱线线的长度粗细越长越细的线，阻抗越高，对音箱的频响产生影响。音箱线使用多股铜丝，原理如下：交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skineffiect)，趋肤效应也称集肤效应。

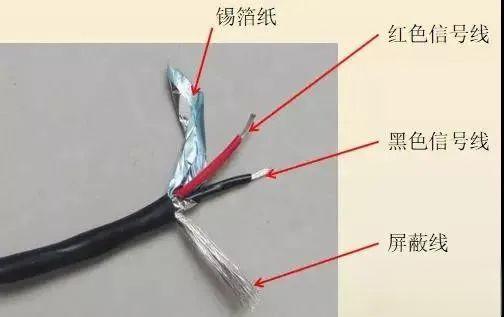

常用信号线(音频信号线，音频线，话筒线)

信号线用于传递小电压(小幅度)的模拟音频信号，因此线不需要特别粗(一般)如果是话筒线，需要加粗表皮，内加防拉的棉线，防止线轻易被扯断

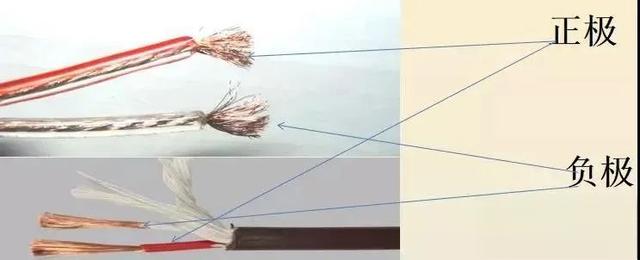

音响设备系统常用的线材：音箱线

线的长度粗细越长越细的线，阻抗越高，对音箱的频响产生影响。音箱线使用多股铜丝，原理如下：交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skineffiect)，趋肤效应也称集肤效应。

四

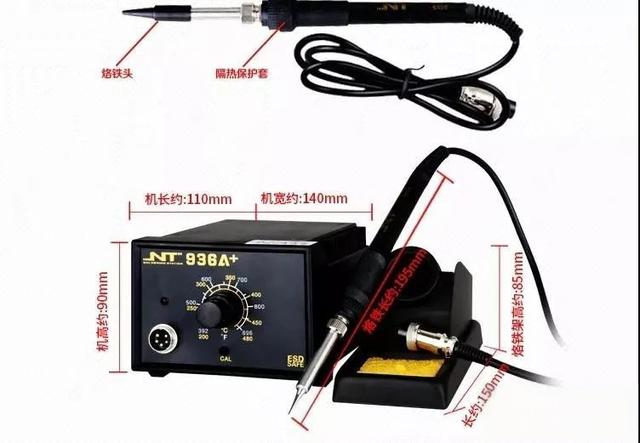

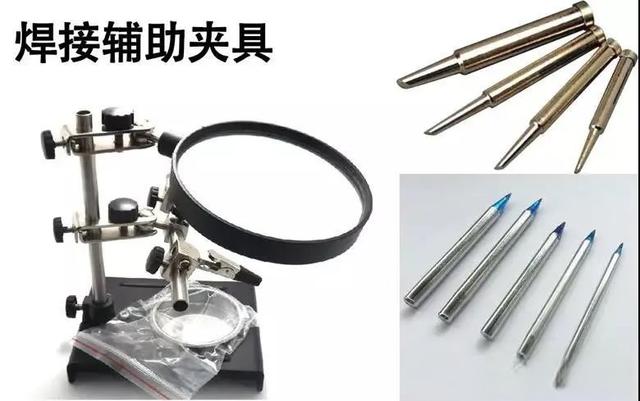

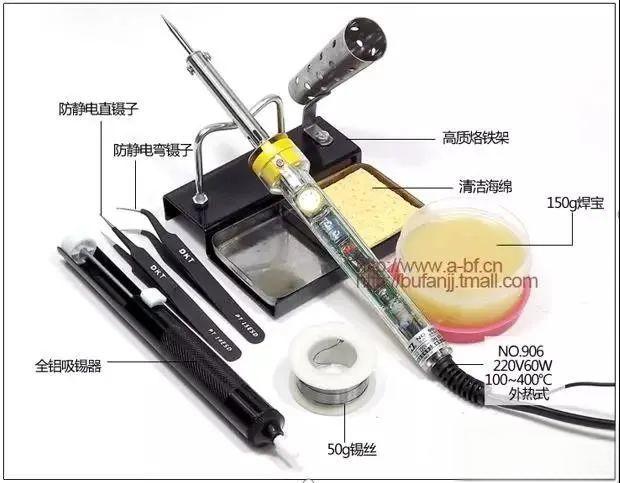

接插件的制作与焊接技术：焊接工具介绍

五

五

接插件的制作与焊接技术焊接前(烙铁功率与焊件相当)1焊件除锈、清理、整理，剥离话筒线、信号线；；2修剪线头，线头、焊件喂锡，焊点饱满、明亮；3固定焊件、调整角度位置便于焊接时顺手；4焊接前套管、壳是否需要预先安装；烙铁的选择：1、烙铁功率大小应根据零件的体积大小来选择，烙铁头的形状也应根据零件的焊接要求选择。2、烙铁功率过小温度不够，焊锡不能够迅速溶解扩散流淌，易出现有焊渣、气泡现象，使焊锡不能够与零件牢固连接，称为虚焊。焊接时还会由于温度不够而加热时间过长，造成零件和电路板及周围部件损坏。电烙铁锡焊步骤一、除锈：用砂纸、刀片等清除零件表面锈斑，或直接涂沾助焊剂喂锡。二、喂锡(吃锡)：零件涂沾助焊剂后，用沾有焊锡的烙铁头接触焊脚。三、对焊：1、零件和零件对焊，将两个吃锡后的零件搭在一起，用沾有焊锡的烙铁头接触两焊脚。2、零件和电路板焊接，左手持焊锡丝并涂沾少许助焊剂对着焊接部位，右手持烙铁使烙铁头先接触管脚和电路板而后左手把焊锡丝接触烙铁头和管脚，焊锡不易过多否则造成焊点过大。注意：烙铁头接触焊脚的时间不能过长，熔锡自然扩散流淌后烙铁头随即迅速离开焊脚。要求：镀锡层应表面均匀光亮，形状如同水滴，没有锡堆、疙瘩。六音频插头有平衡和非平衡音频插头有平衡和非平衡之分，与之相应焊接好的线材同样也有平衡信号用线材和非平衡信号用线材的区分。平衡信号线材包括：卡侬线(公对母、公对公、母对母、)、卡侬(公、母)对大三芯、大三芯对大三芯；非平衡信号用线材包括：大二芯对大二芯、莲花对莲花、大二芯对莲花。平衡与非平衡插头也可在一根线材上使用，即平衡信号转非平衡信号用线材如：卡侬(公、母)对莲花或大二芯插头，大三芯对莲花或大二芯插头。总之，一根线材的两端均为平衡信号插头那么就是平衡信号用线材，两端均为非平衡信号插头就是非平衡信号线材。信号平衡与否并不取决与插头和线材而是取决设备是否采用平衡或非平衡的形式输入和输出信号，可以从设备背板的输入和输出接口来了解该设备是采用什么输入、输出方式：卡侬及大三芯输入、输出的设备为平衡输入、输出方式，大二芯及莲花头输入、输出的设备为非平衡输入输出方式。设备平衡或非平衡的形式输入和输出信号1

接插件的制作与焊接技术

焊接前(烙铁功率与焊件相当)1焊件除锈、清理、整理，剥离话筒线、信号线；；2修剪线头，线头、焊件喂锡，焊点饱满、明亮；3固定焊件、调整角度位置便于焊接时顺手；4焊接前套管、壳是否需要预先安装；

烙铁的选择：1、烙铁功率大小应根据零件的体积大小来选择，烙铁头的形状也应根据零件的焊接要求选择。2、烙铁功率过小温度不够，焊锡不能够迅速溶解扩散流淌，易出现有焊渣、气泡现象，使焊锡不能够与零件牢固连接，称为虚焊。焊接时还会由于温度不够而加热时间过长，造成零件和电路板及周围部件损坏。

电烙铁锡焊步骤一、除锈：用砂纸、刀片等清除零件表面锈斑，或直接涂沾助焊剂喂锡。二、喂锡(吃锡)：零件涂沾助焊剂后，用沾有焊锡的烙铁头接触焊脚。三、对焊：1、零件和零件对焊，将两个吃锡后的零件搭在一起，用沾有焊锡的烙铁头接触两焊脚。2、零件和电路板焊接，左手持焊锡丝并涂沾少许助焊剂对着焊接部位，右手持烙铁使烙铁头先接触管脚和电路板而后左手把焊锡丝接触烙铁头和管脚，焊锡不易过多否则造成焊点过大。注意：烙铁头接触焊脚的时间不能过长，熔锡自然扩散流淌后烙铁头随即迅速离开焊脚。要求：镀锡层应表面均匀光亮，形状如同水滴，没有锡堆、疙瘩。

六

音频插头有平衡和非平衡

音频插头有平衡和非平衡之分，与之相应焊接好的线材同样也有平衡信号用线材和非平衡信号用线材的区分。平衡信号线材包括：卡侬线(公对母、公对公、母对母、)、卡侬(公、母)对大三芯、大三芯对大三芯；非平衡信号用线材包括：大二芯对大二芯、莲花对莲花、大二芯对莲花。平衡与非平衡插头也可在一根线材上使用，即平衡信号转非平衡信号用线材如：卡侬(公、母)对莲花或大二芯插头，大三芯对莲花或大二芯插头。总之，一根线材的两端均为平衡信号插头那么就是平衡信号用线材，两端均为非平衡信号插头就是非平衡信号线材。信号平衡与否并不取决与插头和线材而是取决设备是否采用平衡或非平衡的形式输入和输出信号，可以从设备背板的输入和输出接口来了解该设备是采用什么输入、输出方式：卡侬及大三芯输入、输出的设备为平衡输入、输出方式，大二芯及莲花头输入、输出的设备为非平衡输入输出方式。

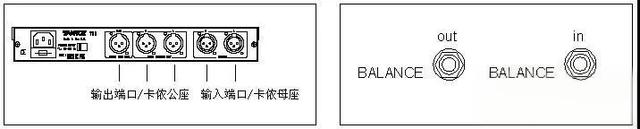

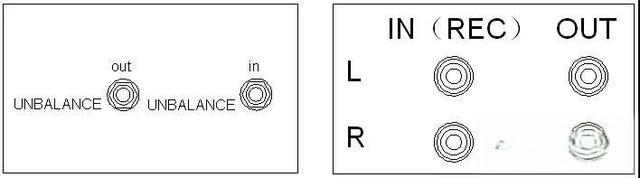

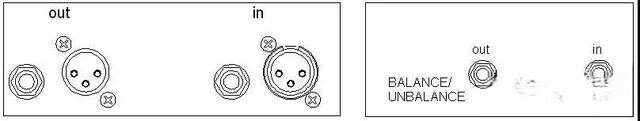

设备平衡或非平衡的形式输入和输出信号

1

卡侬(平衡)线的制作

注：1、不同厂商生产的话筒线或音频连接线每芯的护套颜色会不同，本次仅以“红、白”两种颜色为例。2、卡侬头的三个焊点分别为：“1”屏蔽，“2”平衡信号“+”端(热端)，“3”平衡信号“-”端(冷端)。平衡线：大三芯对卡侬头(公、母)线材的制作：平衡式音频线插的连接2非平衡线的制作(大二芯对莲花头)3

注：1、不同厂商生产的话筒线或音频连接线每芯的护套颜色会不同，本次仅以“红、白”两种颜色为例。2、卡侬头的三个焊点分别为：“1”屏蔽，“2”平衡信号“+”端(热端)，“3”平衡信号“-”端(冷端)。

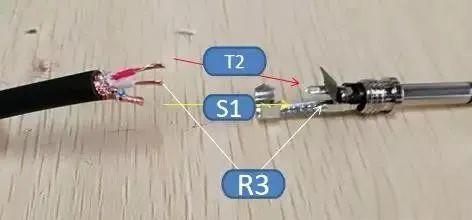

平衡线：大三芯对卡侬头(公、母)线材的制作：平衡式音频线插的连接

2

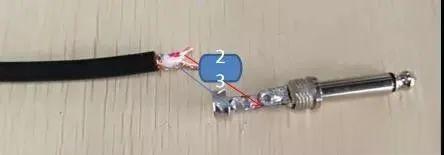

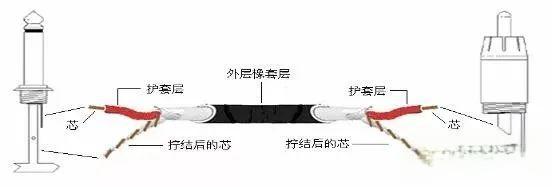

非平衡线的制作(大二芯对莲花头)

3

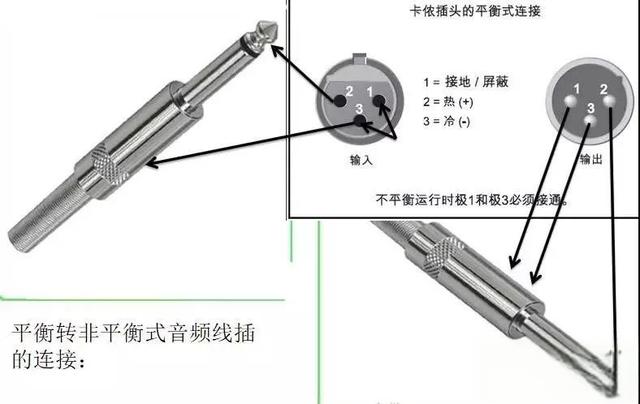

平衡转非平衡式音频线插的连接

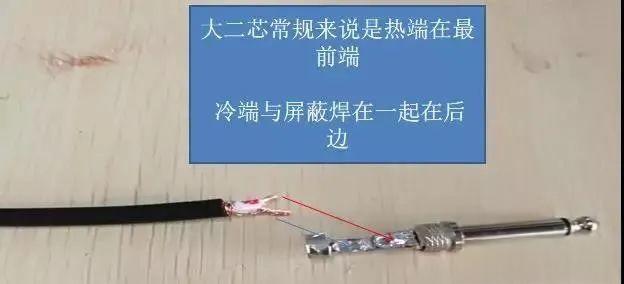

卡侬(公/母)转大二芯线4

卡侬(公/母)转大二芯线

4

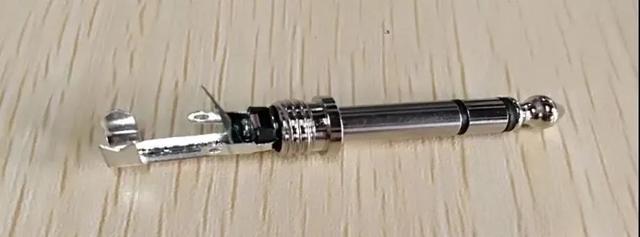

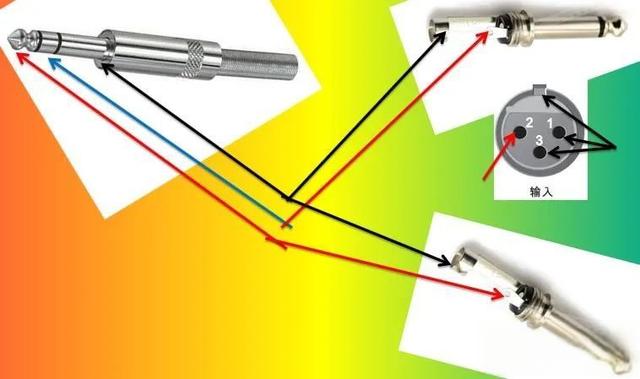

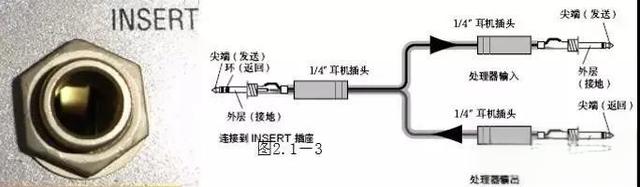

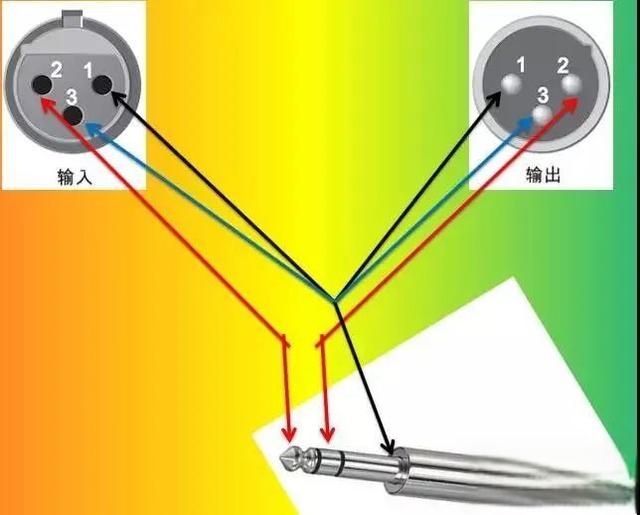

INSERT音频线的制作

ins接口线：有的调音台其各通道除了具有上述所讲的输入口外，还有一个断点插入口(INSERT)，用于连接l/4“的立体声插头(分为头-Tip、环-Ring、套管-Sleeve三个部分)。INSERT插口是对TRS接头的另外一种应用，当该口没有插头接入时，该通道信号按上述流程经调音台各部分进行处理；当有插头接入时，该通道的输入信号被断开，由插头的Tip部分发送给外部效果器，经处理后的信号由Ring部分返回至该通道，然后再进行增益、均衡、声像、音量等调节最后输出至调音台的立体声总线。便携式CD/MD/MP3的音源线材制作：一套扩声系统中有时音源会临时用到CD/MD/MP3等音源，而播放器又是便携式的播放器，这些便携式播放器的音频输出(线路或耳机)又都是小三芯接口，那么我们就需要一个根小三芯转两个大二芯的线材了。为什么是一个小三芯转两个大二芯的线呢？我们知道通常这些音源(音乐)都是分L(左)、R(右)立体声录制的，因此一个小三芯插头包括L、R两个声道和一个公共的屏蔽端，转接到调音台时又需要将两个声道分开单独输入。这种线的制作方法与制作insert线的方法是一样的，只是将大三芯换成小三芯而已。这种音源线在使用时请注意小三芯前端的输出信号是L(左)，只要记住这一点就会避免在调音台输入端插错L/R声道而造成“相位反相”。七笔记本或手机到调音台信号线的接法非平衡立体声方式的音频连接线：小三芯到二头大二芯。来源：教会音视频

ins接口线：有的调音台其各通道除了具有上述所讲的输入口外，还有一个断点插入口(INSERT)，用于连接l/4“的立体声插头(分为头-Tip、环-Ring、套管-Sleeve三个部分)。INSERT插口是对TRS接头的另外一种应用，当该口没有插头接入时，该通道信号按上述流程经调音台各部分进行处理；当有插头接入时，该通道的输入信号被断开，由插头的Tip部分发送给外部效果器，经处理后的信号由Ring部分返回至该通道，然后再进行增益、均衡、声像、音量等调节最后输出至调音台的立体声总线。

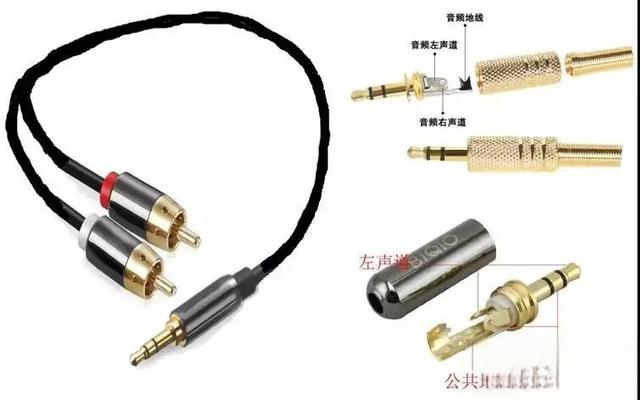

便携式CD/MD/MP3的音源线材制作：一套扩声系统中有时音源会临时用到CD/MD/MP3等音源，而播放器又是便携式的播放器，这些便携式播放器的音频输出(线路或耳机)又都是小三芯接口，那么我们就需要一个根小三芯转两个大二芯的线材了。为什么是一个小三芯转两个大二芯的线呢？我们知道通常这些音源(音乐)都是分L(左)、R(右)立体声录制的，因此一个小三芯插头包括L、R两个声道和一个公共的屏蔽端，转接到调音台时又需要将两个声道分开单独输入。这种线的制作方法与制作insert线的方法是一样的，只是将大三芯换成小三芯而已。这种音源线在使用时请注意小三芯前端的输出信号是L(左)，只要记住这一点就会避免在调音台输入端插错L/R声道而造成“相位反相”。

七

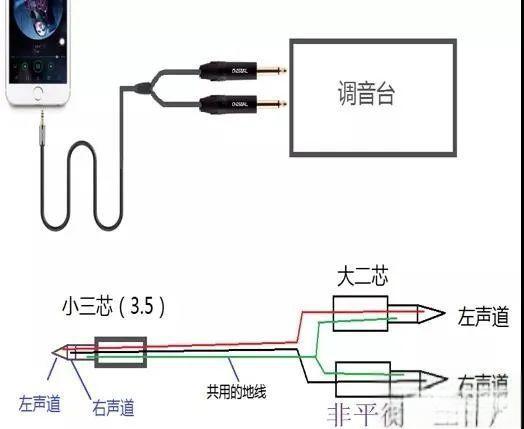

笔记本或手机到调音台信号线的接法

非平衡立体声方式的音频连接线：小三芯到二头大二芯。
